ボルボ V70 適合バッテリー

SMF 575-41 12V 75Ah \ 18,000（税込価格）
高さ×幅×長さ＝190×175×275mm
SMF 580-45 12V 80Ah \ 19,500（税込価格）
高さ×幅×長さ＝175×175×310mm
SMF 590-42 12V 90Ah \ 20,500（税込価格）
高さ×幅×長さ＝190×175×310mm

V70では、VOLVO純正70Ahバッテリーには「SMF 575-41」が、VOLVO純正80Ahバッテリーには「SMF 590-42」が適合製品となりますが、VOLVO純正60Ahバッテリーが搭載されている場合でも、固定ステーがスライドして取り付け出来る様になっていますので容量アップ製品の「SMF 575-41」をお取り付けいただくことが可能です。
VOLVO純正80Ahバッテリーは、高さ寸法175mmと190mmの製品が混在していますのでご注意ください。

アイドリングストップ機能付車は、このページ最下段でご案内しています。

十分な在庫を確保しておりますので、15時までのご注文は、送料無料（北海道、九州へのお届けは￥500）即日発送で対応させていただきます。

ボルボ V70のバッテリー交換方法

以下は、3代目V70（2008年以降のエンジンルーム搭載モデル）のバッテリー交換方法です。

グレード、仕様、年式によって標準搭載バッテリーの違いありますが、基本的な交換作業は同じです。ご参考にされてみて下さいませ。

2代目V70（2001年～2007年のトランクフロアにバッテリー搭載）のバッテリー交換方法はこちら

バッテリー上面のカバーにかかる、※印部分のウェザーストリップを外しておきます。

1 のファスナーを「OPEN」の位置まで回しておきます。
2 のツメを外してバッテリー上面のカバーを1と合わせて両方とも取り外しておきます。

マイナスターミナル（10mm）を緩めて外し、ハーネスごと避けておきます。
保護カバーを開けてプラスターミナル（10mm）を緩めてターミナルごと外します。
バッテリー側面の排気ホースを抜いておきます。

上記②の部分を拡大したところです。プラスターミナルを緩めるのはこのナットになります。

プラスターミナルのハーネスを避けてやると、バッテリー固定ステーが見えるようになりますので、ボルト（10mm）ごと固定ステーを取り外します。

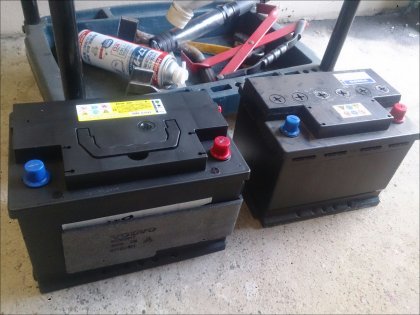

旧バッテリーを取り外した画像です。

旧バッテリーからバッテリーカバーを取り外し、新バッテリーに取り付けておきます。両面テープで取り付けられています。

バッテリー固定ステーは、サイズアップ（容量アップ）製品が無加工で取り付け出来る様に、2箇所の穴が設けられています。

これまでと逆の順序で新バッテリーを取り付けていきます。ここでは、固定ステーをスライドさせて容量アップ製品の「SMF 590-42」を取り付けています。

両方のターミナルを固定し、バッテリー上面のカバー類を元あったように取り付けていきます。

最後に、ウェザーストリップをきちんと取り付けて固定し、バッテリー交換作業は終了です。

VOLVO純正80Ahバッテリーの高さ寸法は、ラベルは同じですが175mmと190mmの製品が混在していますので、お車にてご確認下さいますようお願い申し上げます。

V70では、モデルによっては上記までの画像とバッテリーレイアウトが異なる車種があります。その場合でも、基本的なバッテリー交換の手順は同じです。

バッテリー側面の排気ホースを抜いておきます。
マイナスターミナル（10mm）を緩めて外し、ハーネスごと避けておきます。
保護カバーを開けてプラスターミナル（10mm）を緩めてターミナルごと外します。
バッテリー固定ステーをボルトごと取り外します。

ここでは、VOLVO純正60Ahバッテリーが装着されていましたが、固定ステーをスライドさせてワンサイズ大きな「SMF 575-41」を取り付けています。

固定ステー部の拡大画像です。固定ステーには2箇所の穴が設けられている他、車両本体にもスライドさせて固定出来る様にツメが複数設けられています。

アイドリングストップ機能付車では、AGMと表記されているAGMバッテリーが搭載されています。

アイドリングストップ機能付車では、メインバッテリー横にバックアップ用のサブバッテリーも搭載されています。

メインバッテリーは70Ahでしたので、これには「AGM 70-L3」バッテリーが適合いたします。取り付け方法は上記までと同じです。

ボルボでは、バックアップを取らずにバッテリー交換作業をした場合、ECU（エンジン・コントロール・ユニット）が初期設定になってしまいエンジン始動時にアイドリングが安定しないことがあります。そういった場合でもエンジンがストールしないように、アクセルを少し踏んだまま2～3分程度そのままにすればECUのメモリー機能により元の状態に戻ります。

適合製品の選び方

お車にて現在装着されてるバッテリー型式をご確認下さい。
国産車の型式・・・38B19R、46B24L、75D23Lなど
欧州車の型式・・・574-12(74Ah)、570-064(70Ah)など
適合表にて現在装着されてるバッテリーをご確認下さい。
該当するブライトスターバッテリーをご確認下さい。
適合バッテリーは本体寸法と端子レイアウトでもご判断できます。
上記の製品をよりお買い求め下さい。
