シトロエンC4ピカソ用バッテリー AGM 70-L3

シトロエン C4ピカソ用 バッテリー

AGM 70-L3 12V 70Ah \ 33,000(税込価格)
高さ×幅×長さ=190×175×275mm

C4ピカソのアイドリングストップ機能付車には「AGM 70-L3」が適合製品となります。
十分な在庫を確保しておりますので、15時までのご注文は、送料無料(北海道、九州へのお届けは¥500)即日発送で対応させていただきます。

シトロエン C4ピカソのバッテリー交換方法その2

以下は、シトロエン C4ピカソ(2014年〜)のバッテリー交換方法です。グランドC4ピカソも同様です。2013年以前のモデルはシトロエンC4ピカソのバッテリー交換方法をご参考にされてみて下さい。

シトロエンC4ピカソのバッテリー交換方法1
バッテリー周辺のエアクリーナーボックス等を一旦取り外し、交換スペースを確保してバッテリー本体を手前側から引き抜く必要があります。具体的な手順は以下の通りです。
  1. @集束ハーネスをエアクリーナーボックスから切り離す。
  2. Aエアクリーナーボックスを上方向に引き抜き取り外す。
  3. Bボックス部全体を手前方向に避けておく。
  4. Cバッテリー上面のステーを取り外しておく。

シトロエンC4ピカソのバッテリー交換方法2
  1. @の10mmのボルトを外して集束ハーネスをエアクリーナーボックスから切り離す。
  2. Aの位置にツメが見えますのでこれを外しておくエアクリーナーボックスを上方向に引き抜き取り外す。
  3. Bのツメを外してエアクリーナーボックスを上方向に引き抜く。

シトロエンC4ピカソのバッテリー交換方法3
上のAのツメは、かなり深い位置にあるのがおわかりいただけると思います。最初にプラスターミナルを外して養生しておきます。

シトロエンC4ピカソのバッテリー交換方法4
次に、※印部分のクランプを外し、2箇所のボルト(10mm)を外しておきます。

シトロエンC4ピカソのバッテリー交換方法5
バッテリー手前のボックス部を外すと、固定ステーが見えるようになりますので、2箇所のボルト、ナット(10mm)を外して固定ステーごと取り外しておきます。

シトロエンC4ピカソのバッテリー交換方法6
バッテリー上面のPP樹脂製のステーも取り外します。○印の箇所で30番のトルクスで固定されていますが、ここを外すとPP樹脂製のステーが手前方向に引く抜けるようになります。

シトロエンC4ピカソのバッテリー交換方法7
上のステーを外すとマイナスターミナル(10mm)にアクセス出来るようになります。これでバッテリー本体を手前方向に引き抜けるようになります。

シトロエンC4ピカソのバッテリー交換方法8
旧バッテリーを取り外したところです。バッテリー手前のボックス部は、画像のように手前側に避けておきます。

シトロエンC4ピカソのバッテリー交換方法9
新バッテリーを上記までと逆の手順で車両に取り付けていきます。

シトロエンC4ピカソのバッテリー交換方法10
バッテリー手前のボックス部も元あったように取り付けていきます。

シトロエンC4ピカソのバッテリー交換方法11
エアクリーナーボックスは、レールの溝に合わせて取り付けていきます。

シトロエンC4ピカソのバッテリー交換方法12
上方向から溝に合わせて差し込んでやります。

シトロエンC4ピカソのバッテリー交換方法12
エアクリーナーボックス、集束ハーネスのボックス部を元あったように取り付けて固定すれば作業終了です。

シトロエンC4ピカソのバッテリー交換方法10

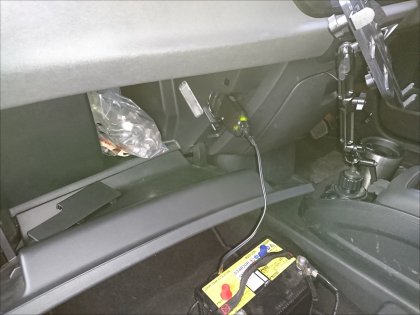

因みに、C4ピカソのOBDUコネクターはグローブボックス内のカバーを外したこの位置になります。
