今日は、ベンツS550クーペ(C217)のバックアップバッテリーの交換作業がありました。お客様にお話を伺うと「バックアップバッテリー故障」のアラートが点いたり消えたりするとのこと。この症状からしてバックアップバッテリーの劣化で間違いないかと思います。作業自体はおおむねセダンモデルのW222と同じ工程となります。
ベンツS550クーペ(C217)のバックアップバッテリー交換方法
最初に運転席足元のOBDⅡからバックアップ電源に繋いでおきます。

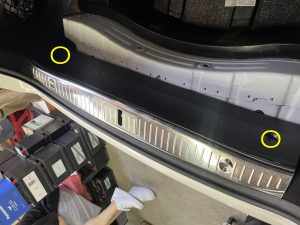

バックアップバッテリー（サブバッテリー）の搭載位置、場所もセダンのW222と同じでトランクを開けて向かって右側のリヤフェンダー内になりますので一旦この内張を取り外す必要があります。先ずは2箇所のトルクスで留められたフロアボードを取り外しておきます。
フロアボードを取り外したところです。
次に右リヤフェンダーの内張りを取り外していきます。
プッシュリベットで固定されている箇所もあります。
2箇所のプッシュリベットを外してリムーバーでバックパネルのカバーを取り外します。

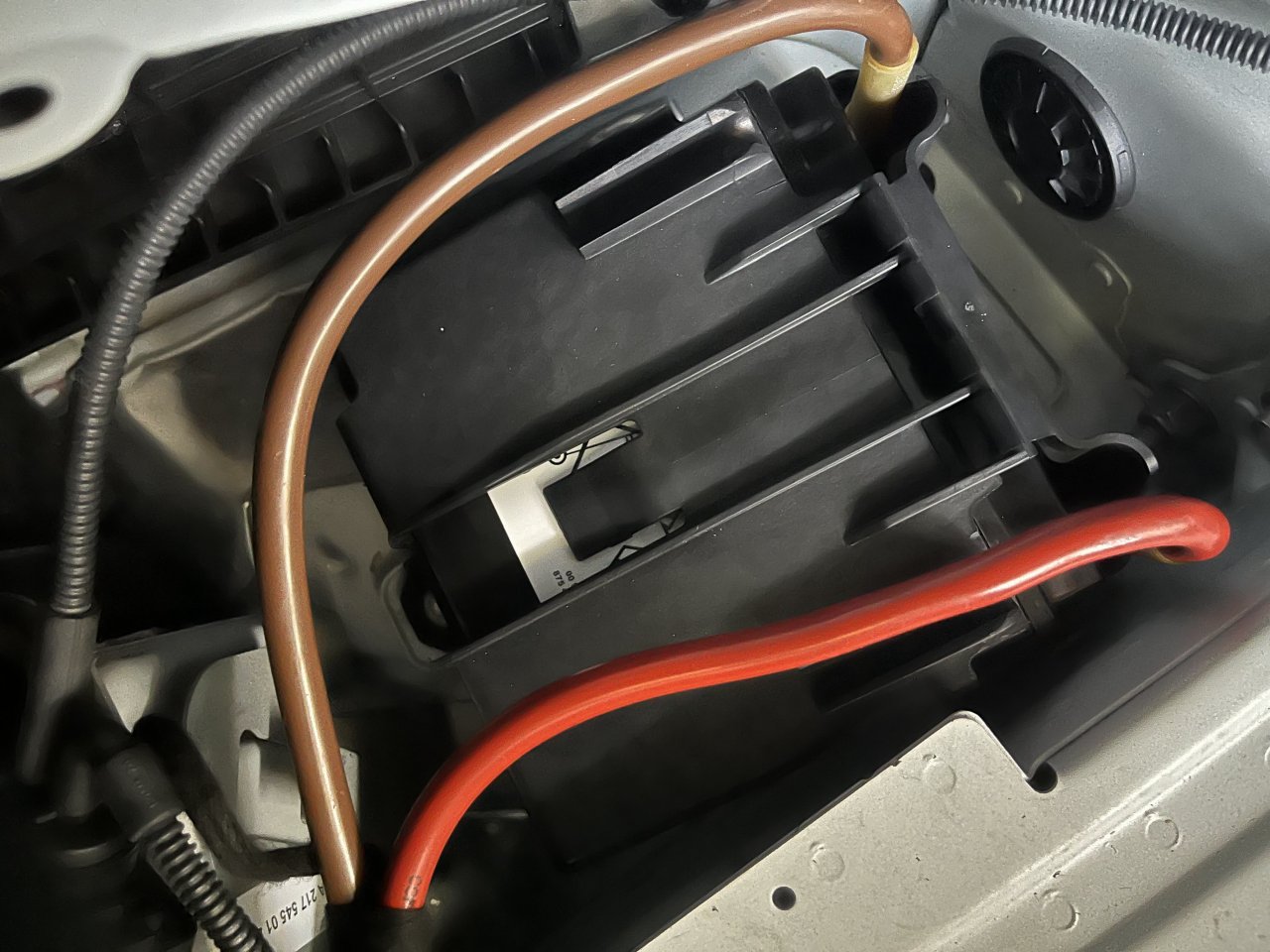

バックアップバッテリー（サブ）はここに搭載されています。
ヒューズボックスを一旦取り外しておきます。
ハーネスがクランプされているのでここも取り外しておきます。
セダンモデルのW222と違ってバックアップバッテリーは横向きで搭載されています。バッテリー収納ケースのボルトを外して上方向に引き抜きケースごと取り外します。
バッテリーカバーを外して旧バッテリーを取り外します。
角型ナットをマスキングテープでかさ上げしておきます。新バッテリー取付時にボルトが1山2山噛んだらマスキングテープは取り外します。
新バッテリーを取付けます。
元あったようにカバー類を取付け外したときと逆の手順で組付けバックアップバッテリーの交換作業は終了です。
スワロフスキー・クリスタルのLEDがカッコ良いですね！
VARTA AGM TX14 ￥14,000（税込）
C217のバックアップバッテリー 交換工賃￥7,700（税込）作業時間40～60分程度
※ 2024年5月7日追記
VARTA AGM TX14はメーカー欠品で次回入荷はもちろん製造も未確定のため今後は代替製品（LEOCH AGM EB14E-4）で対応させていただきます。LEOCH AGM EB14E-4の詳細はこちらのページでご案内しております。
